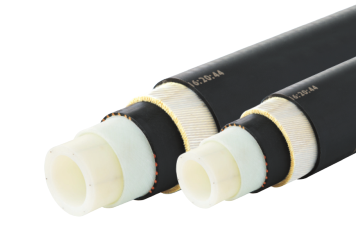

內嵌纜智能連續管系列
內嵌纜智能連續管系列包括內嵌纜采油連續管、內嵌纜注水連續管和內嵌纜加熱連續管裝置、內嵌纜采水連續管四種產品。所有產品都在管體內部埋置信號或動力傳輸線，利用傳感器將井下壓力、溫度和動液面數據、泵機組運行參數，地面壓力，溫度和流量參數，遠傳至數據分析管控中心，通過專家系統將分析處理結果發至相關終端進行實時監控及數字化管理。從而實現井場注、采、輸智能化，構成油田智慧管網的基本模塊。
強度高、耐腐蝕、質量輕、磨阻小、柔韌性好、壽命長、定制性好、施工方便、智能化、事故率低
強度高；耐腐蝕；耐溫保溫；質量輕；磨阻小；柔韌性好；壽命長；定制性好；施工方便；智能化；事故率低。
強度高：爆破壓力可達120MPa，抗外壓可達20MPa，拉斷載荷可達30t，更高可設計；
耐腐蝕：耐強酸和強堿，能夠適用于各種腐蝕性環境，尤其含H2S、CO2的介質；
耐溫保溫：工作溫度≥85℃，綜合導熱系數0.42W/(m·K)，可減少保溫層厚度甚至不加保溫層；
質量輕：同口徑同壓力等級重量約為鋼管的1/2；
磨阻?。寒?dāng)量粗糙度0.0015mm，不易結垢結蠟，同等口徑流量比鋼管約高16%內表面光滑，能夠節省電能消耗；
柔韌性好：管材彈性變形范圍3%，可反復盤卷使用，能夠補償壓力和溫度產生的應力，對起伏地基和轉彎路由的適應能力好；
壽命長：管材通過了10000h長期壽命評價試驗，使用壽命至少20年；
定制性好：用戶可定制自加熱功能，能夠有效防結蠟，提高采輸效率，降低維護成本；
施工方便：單根長度最長可達2000米，中間無接頭，易于安裝；
智能化：內置信號電纜和傳感器或光纖，通過通訊模塊將數據實時傳遞給控制人員，能夠?qū)崿F(xiàn)全天候掌握井下液位、溫度及潛油泵參數，利用大數據平臺形成物聯網+智慧油田；
事故率低：管材內嵌電纜、信號纜和光纖等傳感單元，配備專用作業設備可完成當日提下井檢修作業，大大提高作業效率，降低磕碰、卡纜等事故。

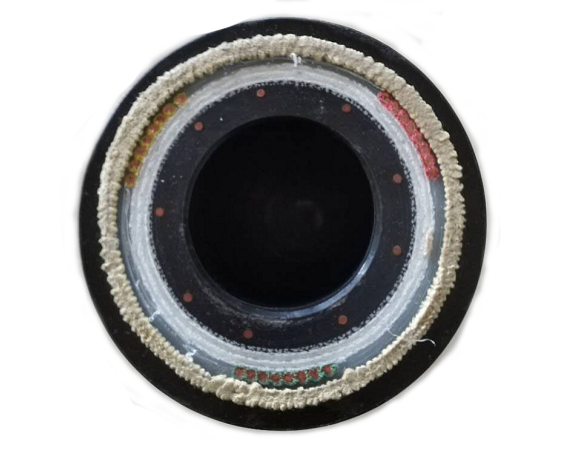

內嵌纜采油連續管
|
最大工作壓力（MPa） |
15 |
20 |
||
|
長期工作溫度（℃） |
≤85 |
≤90 |
≤130 |
|
|
通 徑 |
≥35 |
≥40 |
||
|
外 徑 |
≤80 |
≤90 |
||
|
重 量（kg/m） |
約4.77 |
約5.45 |
||
|
最小彎曲直徑 |
0.95 |
1.05 |
||
|
軸向抗拉力（kN） |
≥250 |
≥300 |
||
|
電源輸送功率（kW） |
10~20 |
|||
|
工作電源（V） |
380±20 |
|||

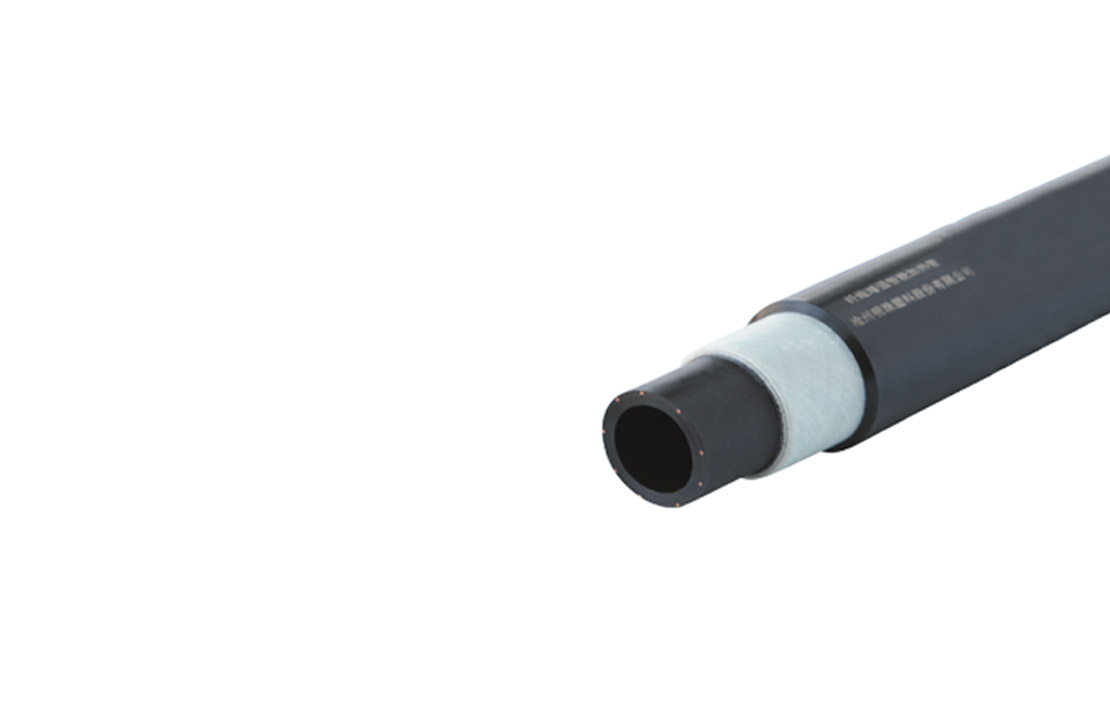

內嵌纜注水連續管
|
最大工作壓力（MPa） |
25 |
35 |
|
長期工作溫度（℃） |
≤85 |
|
|
內 徑 |
≥50 |
|
|
外 徑 |
≤80 |
≤90 |
|
重 量（kg/m） |
約4.4 |
約5.0 |
|
最小彎曲直徑 |
1.0 |
1.2 |
|
軸向抗拉力（kN） |
≥250 |
≥300 |

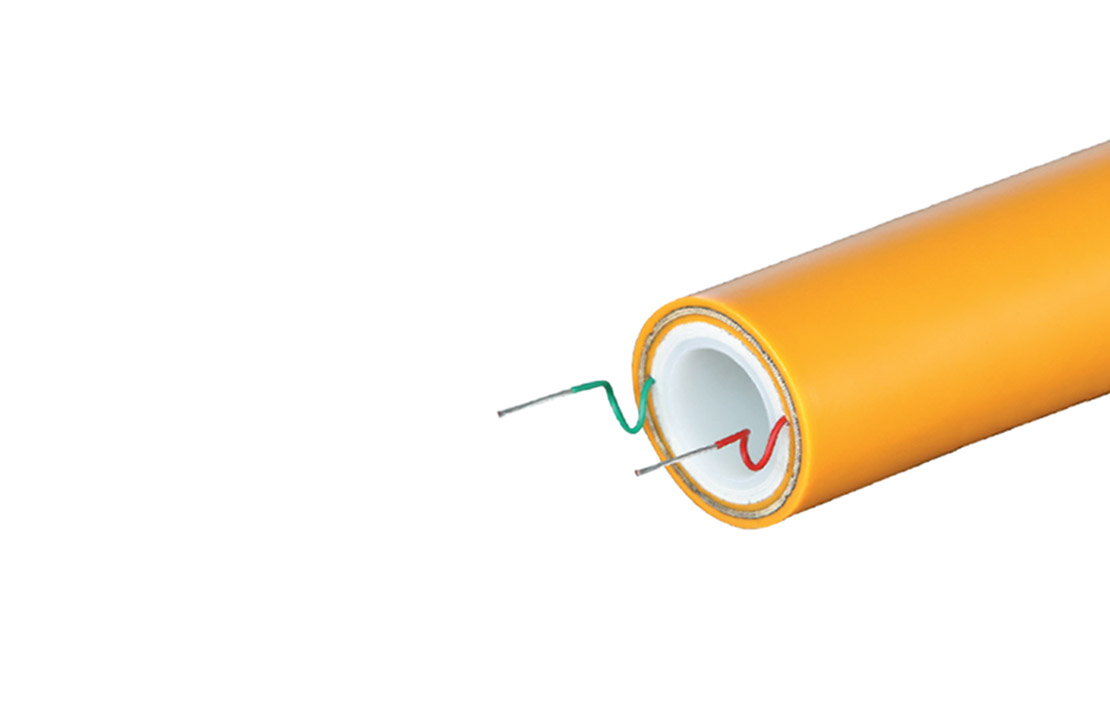

內嵌纜加熱連續管裝置
|
內 徑 |
40~80 |
|
最大工作壓力（MPa） |
32 |
|
長期工作溫度（℃） |
≤85 |
|
加熱功率（W/m） |
0~60 |
|
加熱效率 |
60~80% |
|
工作電壓（V） |
380±20V |
|
每公里溫降（裸管） |
約3℃ |
|
每公里溫降（20mm保溫層） |
<1℃ |

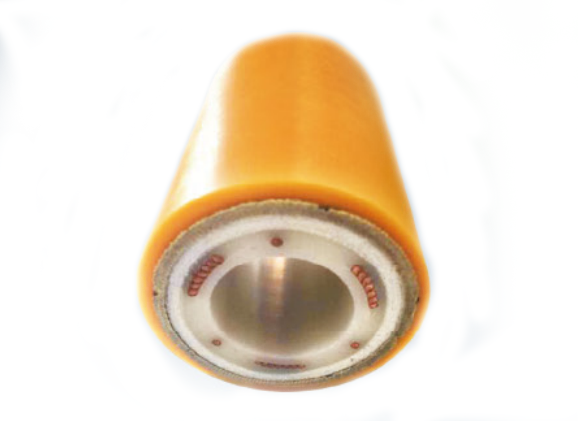

內嵌纜采水連續管
|
內 徑 |
≥50 |
|
外 徑 |
≤100 |
|
最大工作壓力（MPa） |
16 |
|
長期工作溫度（℃） |
≤85 |
|
負載功率（kW） |
≥30 |
|
采水量（方/天） |
200~400 |
|
工作電壓（V） |
380±20 |
|
軸向抗拉力（kN） |
≥120 |
|
每公里溫降（20mm保溫層） |
<1℃ |
